哈尔滨陶粒砖的吸水率是影响其使用效果的关键性能指标之一，过高或过低的吸水率均可能对墙体功能（如保温、防潮、结构稳定性等）产生影响。以下从吸水率特性、对使用效果的具体影响及应对措施等方面展开分析：

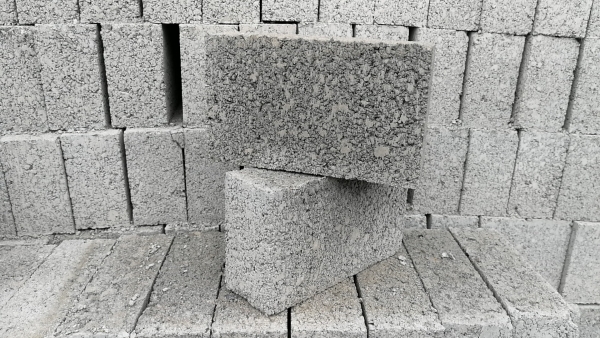

　　一、陶粒砖的吸水率特性

　　吸水率指标

　　陶粒砖（轻集料混凝土小型空心砌块）的吸水率通常在8%~15%之间（依据GB/T 15229-2011标准，干燥状态下吸水率≤18%），具体数值与陶粒材质（如页岩陶粒、粉煤灰陶粒）、孔隙率及生产工艺相关。

　　示例：页岩陶粒砖因陶粒本身孔隙率低，吸水率通常＜10%；粉煤灰陶粒砖吸水率可能达12%~15%。

　　二、吸水率对使用效果的具体影响

　　1.对墙体保温性能的影响

　　正面影响：陶粒砖内部多孔结构（包括封闭孔和连通孔）可存储空气，而空气是良好的隔热介质。若吸水率适中（如＜10%），水分未大量填充孔隙，保温性能较稳定（导热系数通常为0.2~0.3W/(m・K)）。

　　负面影响：若吸水率过高（如＞15%），水分渗入孔隙后会替代空气，而水的导热系数（0.6W/(m・K)）远高于空气，导致墙体导热系数上升，保温效果下降。例如：吸水饱和的陶粒砖导热系数可能增加30%~50%。

　　2.对防潮与抗渗性的影响

　　潮湿环境风险：在卫生间、厨房等潮湿区域，若陶粒砖吸水率高，水分易通过墙体渗透，导致：

　　墙面抹灰层返潮、开裂，甚至滋生霉菌；

　　墙体内部含水率长期过高，可能降低砖体与砂浆的粘结力，影响结构稳定性。

　　抗渗性要求：用于地下室隔墙或外墙时，高吸水率会增加雨水渗透风险，需额外做防水处理（如涂刷聚合物水泥基防水涂料）。

　　3.对施工质量的影响

　　砌筑砂浆粘结力：若陶粒砖吸水率过高，砌筑时砖体会快速吸收砂浆中的水分，导致砂浆失水过快、强度无法正常增长，进而降低灰缝粘结力（饱满度不足、砖体松动），墙体整体性下降。

　　施工前浇水处理：为避免砖体吸水过快，砌筑前需提前1~2天浇水湿润（含水率控制在10%~15%），但吸水率过高会增加浇水难度，可能导致砖体过湿或局部含水率不均，影响砌筑精度。

　　4.对墙体耐久性的影响

　　冻融循环破坏：在寒冷地区，若陶粒砖吸水率高，墙体吸水后遇低温冻结，水分膨胀（体积膨胀约9%）会对砖体孔隙产生冻胀应力，反复冻融（如＞15次）可能导致砖体开裂、强度衰减，影响使用寿命。

　　化学侵蚀风险：吸水后墙体若接触酸性或碱性物质（如工业废气、污水），水分作为介质会加速有害物质渗入砖体内部，加剧材料腐蚀。

　　陶粒砖的吸水率对使用效果有显著影响：

　　合理控制吸水率（≤10%）：可保证保温性能、砌筑质量及耐久性，适用于多数建筑场景；

　　高吸水率（＞15%）：易导致保温失效、防潮性差、施工缺陷等问题，需通过材料优选、施工预处理及防水措施弥补；

　　关键原则：根据应用场景（潮湿程度、气候条件、墙体功能）选择匹配吸水率的陶粒砖，并严格执行施工规范，才能最大化发挥其性能优势。
